A study on indoor navigation system using localization based on wireless communication

2.1 SDS-TWR과 삼변측량법

TOF(Time of Flight)기반의 두 노드 간 거리측정을 위한 SDS-TWR(Two Way Ranging)은 Figure 1과 같은 절차를 수행한다. Node.1은 패킷송신의 시작시간을 저장한 후 전송하고, Node.2는 패킷수신의 시작시간을 저장한다. Node.2는 T_replyB만큼 대기한 후, 패킷송신의 시작시간을 저장한 후 전송하고, Node.1은 패킷수신의 시작시간을 저장한다. 이를 총 2회 반복함으로써 전파도달시간의 오차를 줄이게 되며, 전파도달 시간(T_p)은 식 (1)과 같다.

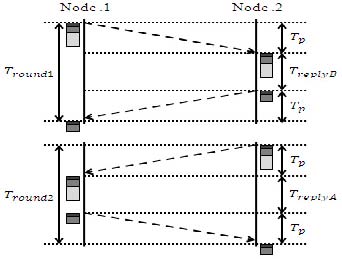

Figure 1

Sequence of SDS-TWR.

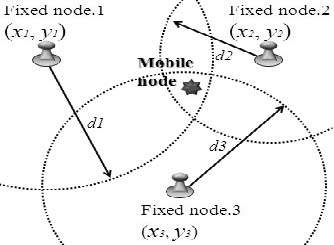

Figure 2

Localization using trilateration.

전파의 속도(C)는,

C = 3.18 × 10¹⁰cm/s           (2)

로 표현될 때, 두 노드간의 거리(Distance)는 전파가 도달하는데 걸린 시간(T_p)과 전파속도(C)의 곱으로써 표현 될 수 있으며, 이는 식 (3)과 같다.

Distance = T_p × C           (3)

이동노드 위치는 SDS-TWR을 이용하여 3개 이상의 고정노드로부터 거리측정값을 획득한 후 Figure 2의 삼변측량법을 이용하여 나타낼 수 있다. 이동노드의 위치를 (M_x, M_y)라 하고, 고정노드의 위치를 (F_n,x,F_n,y)라 할 때 각 고정노드로부터의 거리측정값(d_n)은

로 표현된다. 여기서 d₁은 고정노드1과 이동노드와의 거리, d₂는 고정노드2와 이동노드와의 거리, d₃는 고정노드3과 이동노드와의 거리를 나타낸다. Figure 2와 같이 각 고정노드의 위치를 원점으로 하고 d₁, d₂, d₃를 반지름으로 하는 원이 그려지면 최대 6개의 교점이 존재할 수 있고, 내부에 근접한 3개의 교점을 찾고 그 중심에 이동노드가 위치한다고 인식할 수 있다.

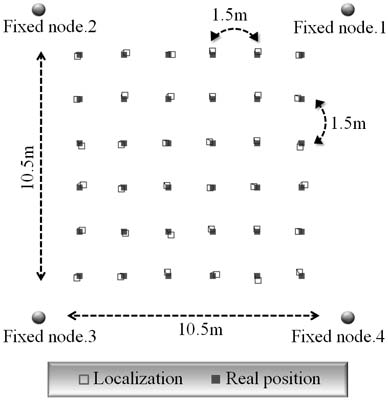

Figure 3

Localization performance of UWB.

2.2 UWB의 위치인식 성능

임펄스를 사용하는 IEEE 802.15.4a기반 UWB는 비교적 정밀한 거리측정이 가능하고, 벽면이 존재하는 실내의 멀티패스 환경에서 안정적인 오차범위를 가지는 것으로 알려져 있다. UWB의 실직적인 2차원 위치인식 성능을 확인하기 위하여 실외의 자유공간에서 고정노드 4개와 이동노드 1개를 사용하여 실험을 수행한 결과는 Figure 3과 같다. 고정노드의 간격은 10.5m로 하고 이동노드의 실제위치를 1.5m마다 변경하며 실험한 결과 평균 오차는 약 0.12m로 나타났으며, 중앙 및 외곽부분의 오차의 크기가 일정함에 따라 고정노드와 이동노드의 거리에 관계없이 안정적인 위치인식이 가능함을 확인하였다. 한편, 제조사의 제조기술에 따라 거리측정 성능이 차이가 있으므로 절대적인 UWB의 성능이라고 말할 수 없을 것이며, 이 실험을 수행하기 위하여 Time domain사의 P410RCM모듈을 이용하였고, 이 모듈은 TOF기반 SDS-TWR을 이용하여 노드 간 거리측정값을 제공한다.

3.1 변형된 가중치 평균필터

본 논문에서 제안한 알고리즘은 적응형 메디안 필터[7]를 본 연구에 알맞게 개선하여 Figure 4의 절차를 수행하는 변형된 가중치 평균필터를 통하여 잡음성분을 제거 한 후 상대방위각을 추정하게 된다. 이 중 내재적 오차를 지닌 Raw data에서 잡음을 얼마나 효과적으로 제거하는가에 따라 상대방위각의 정확도에 큰 영향을 미치므로 이 전처리 과정은 매우 중요하다. 따라서 Raw data에서 오차의 크기에 따라 가중치를 다르게 적용하여 효율적 평균을 취함으로써 임펄스 잡음을 효과적으로 제거하는 변형된 가중치 평균필터는 다음과 같이 전개된다.

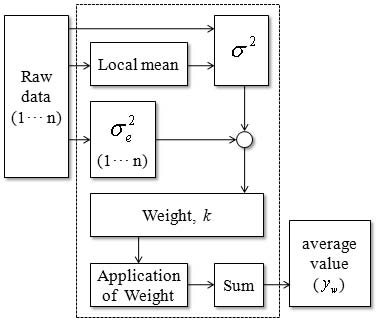

Figure 4

Flow chart of weight average filter.

일반적으로 모분산(σ²)은

로 나타내고, 여기서 n은 측정치 개수, x_i는 i번째 측정치, m은 측정치들의 평균이다. 이를 변형한 개념으로 e번째 측정치를 기준으로 분산을 나타내는 원소값분산(σ²_e)은

이라 하고, 여기서 x_e는 원소값(e번째 측정치)을 나타낸다. σ²_e이 클수록 원소값은 잡음적 특성을 강하게 나타내는 것이므로

을 통하여 잡음의 크기는 0에서 1까지의 수치로 표현된다. 식 (7)의 c가 0에 가까울수록 잡음적 특성이 강하며, 1에 가까울수록 잡음적 특성이 약하다고 할 수 있다. c의 크기에 따라 각 측정치에 가중치를 부여하기 위하여 가중치의 총합(k)을 구하고, 이는

로 표현됨에 따라 변형된 가중치 평균필터가 적용된 최종 출력 값(y_w)은

로 나타낸다. 입력된 Raw data는 제안한 필터를 취하여 잡음적 특성이 감소된 하나의 측정치로 표현될 수 있고, 이 가공된 데이터를 이용하여 다음 단계의 상대방위각 추정방법을 수행한다.

3.2 상대방위각의 추정방법

상대방위각 추정방법은 이동노드가 원호를 그리며 회전한다는 것을 가정하고 이는 Figure 5의 Ⓐ 및 Ⓑ에서 예시로 나타내고 있다. 이중 Ⓐ는 사용자가 이동노드를 손에 쥐고 제자리 회전을 하는 상황을, Ⓑ는 장애물을 우회하기 위해 원을 그리며 이동하는 상황을 보여준다.

제안한 알고리즘의 상대방위각 추정방법은 변형된 가중치평균필터를 통하여 가공된 데이터를 기반으로 Figure 5의 ①에서 ⑥까지의 과정으로 표현된다. ①단계는 회전을 시작한 점(Start point, Sp)과 회전을 끝내는 점(End point,SEp)를 선정하고, Sp와 Ep의 중간점(SE point, SEp)을 지나는 법선의 방정식을 얻는다.

Sp와 Ep를 지나는 직선의 방정식은

과 같고, 중간점의 좌표(SEp·x, SEp·y는

으로 나타낼 수 있다. 이를 통하여 SEp를 지나는 법선의 방정식은

Figure 5

Process of proposed algorithm.

의 방정식은

로 표현되고, 여기서

이다. ②단계는 이동노드가 원호를 그리며 변위된 위치인식 데이터(Arc points, Ap)에서 식 (12)를 지나는 직선에 포함된 점 또는 가장 가까운 점(Middle point, Mp)을 찾는 과정이다. 식 (12)에 Ap의 x좌표(APn·x)를 대입한

을 통하여 구해진 y의 값과 Ap_n의 y좌표(Ap_n,·y)의 차가 0 또는 최소인 Ap_n을 Mp로 선정하고, 이는 식 (15)로 표현된다.

다음과정은 ①단계에서 언급한 방법을 응용하여 ③단계는 Sp와 Mp를 지나는 직선에 그 중간점을 지나는 법선의 방정식을 얻고, ④단계는 Mp와 Ep를 지나는 직선에 그 중간점을 지나는 법선의 방정식을 얻는다. ⑤단계는 ③단계에서 얻어진 법선과 ④단계에서 얻어진 법선을 통하여 하나의 교차점(Center point, Cp)을 찾는다. ⑥단계는 Sp, Ep, Cp의 세 점을 통하여 각 변의 길이 a, b, c를 알 수 있고, 여기서 a와 c사이의 내각(θ)은 코사인 제2법칙에 의하여 식 (16)과 같다.

θ는 이동노드의 회전운동 변위에 대한 각도이므로 사용자가 이전에 응시하던 상대방위각에 θ를 합하여 현재 바라보고 있는 상대방위각을 추정할 수 있다.

4.1 실험환경

제안한 알고리즘의 상대방위각 추정성능을 확인하기 위하여 UWB기반으로 구성된 Figure 6과 Figure 7의 환경으로 실내공간에서 회전팔을 이용한 실험을 수행하였다. 3개의 고정노드는 한 변을 2m로 하는 정삼각형의 모서리에 위치시키고, 삼각형의 무게중심과 회전팔의 중심축이 같도록 설계하였다. 이 중심축에는 실제 회전한 각도를 획득하기 위한 360/500분해능의 엔코더가 설치되고, 반지름이 50cm인 회전팔의 끝부분에 이동노드가 설치되었다.

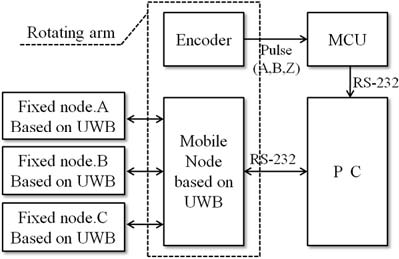

Figure 6

Architecture of experimental environment.

이동노드는 고정노드로부터 거리측정을 수행 후 RS-232 인터페이스를 통하여 PC로 측정데이터를 전송한다. PC는 Visual studio C#에서 개발된 모니터링 어플리케이션을 통하여 수신된 거리측정 데이터를 통해 삼변측량법 및 제안한 알고리즘을 연산하여 상대방위각을 추정한다. 또한, 엔코더로부터 A, B, Z상의 펄스를 입력받아 회전팔의 실제 각도를 계산하고 이 데이터를 PC로 송신하기 위해 8-bit MCU가 사용되었다.

4.2 실험결과 및 분석

Figure 7은 제안한 알고리즘을 수행하고, 3개의 법선과 Center point를 찾아낸 결과화면이다. 위치인식 좌표들은 원호를 그리며 비교적 정밀하게 나타나고 이에 따라 법선의 교차점인 Center point가 실제 회전팔의 중심축에 가깝게 추정되고 있음을 보인다.

변형된 가중치 평균필터의 성능은 Figure 8과 같고, x축은 시간, y축은 오차의 크기, 점선은 필터가 적용되지 않은 Raw data, 실선은 필터가 적용된 데이터를 나타낸다. 이 실험은 이동노드가 한 위치에 정지된 상태에서 256개의 위치인식 데이터를 샘플링하여 제안한 필터의 적용전과 후를 그래프로 표현한 것이다. 이 필터를 통하여 평균적으로 약 6.38%의 오차가 개선되었고, 특히 임펄스 잡음을 효과적으로 감소시키는 특성을 확인할 수 있다. 따라서 이동노드 및 고정노드가 잡음 등의 영향을 받아 불안정한 상황에서 임펄스 특성의 위치가 인식 되었을 때 탁월한 성능을 발휘할 수 있을 것이다.

제안한 알고리즘의 성능은 Figure 9와 같고, 여기서 x축은 실험의 횟수, y축은 각도, 점선은 회전팔이 실제 회전한 각도, 실선은 제안한 알고리즘을 통하여 추정된 각도, 이중실선은 오차의 크기를 나타낸다. 실험횟수가 증가될수록 회전팔의 회전각은 최소 38˚에서 최대 146˚까지 변화시키며 실험이 수행되었다. 이 각도의 범위 내에서 추정된 회전각은 실제 회전각의 크기에 상관없이 32˚이하로 나타나는 오차를 나타내고 평균오차는 약 13˚이다. 회전팔의 반지름은 50cm이고 실제 회전각이 20˚이하일 때 이동노드가 원호를 그리며 이동한 위치인식 좌표데이터는 곡률이 매우 작은 원 또는 직선에 가까워지므로 추정되는 회전각의 오차가 크게 발생할 수 있는데, 이 원인은 회전팔의 반지름 대비 UWB기반 위치인식의 내재적 오차가 크다고 할 수 있기 때문이다. 따라서 회전팔의 실제 회전각이 작을 때는 회전팔의 반지름이 상대적으로 커야 오차의 범위를 줄일 수 있다. 본 실험에서 사용된 회전팔은 Figure 5의 Ⓐ와 같이 사용자가 이동노드를 손에 쥐고 제자리 회전을 하는 것을 감안하여 반지름을 비교적 짧게 하였으며, Figure 5의 Ⓑ와 같이 사용자가 장애물을 우회하거나 코너를 돌아 나아갈 때는 중심축이 사용자의 외부에 존재하므로 반경이 커지게 되어 추정되는 회전각의 오차는 감소한다. 따라서 제안한 알고리즘이 실내 내비게이션 시스템에 적용되었을 때 상대방위각 추정성능은 크게 향상될 것으로 기대한다.

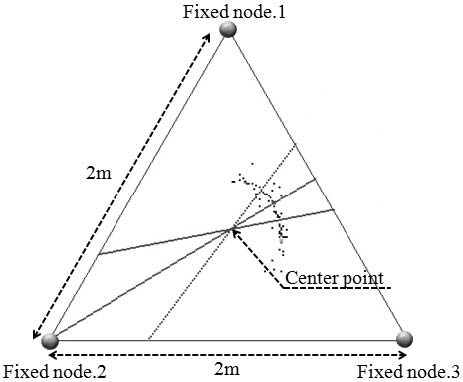

Figure 7

Monitor result of center point prediction.

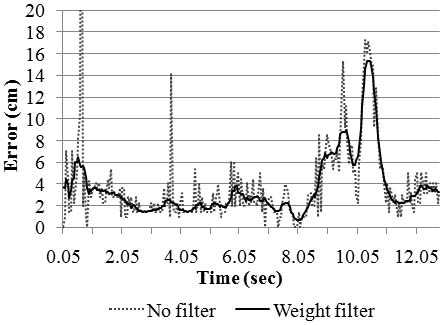

Figure 8

Performance of weight filter.

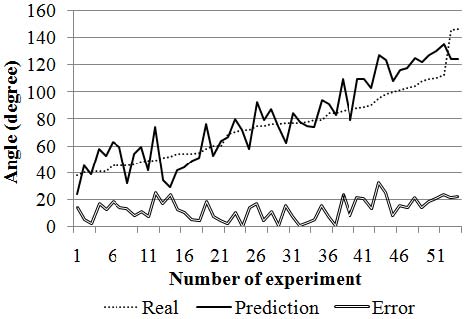

Figure 9

Performance of proposed algorithm.
