선박용 디젤엔진의 진동해석 모델링 방안 및 축계 비틀림 진동에 의한 엔진 본체 연성진동에 관한 연구

2.1 메인구조물

메인 구조물은 엔진의 뼈대를 이루는 Bed Plate, Frame Box 및 Cylinder Frame으로 구성되어 있다. 특히 구조 진동 특성에 영향이 가장 크므로 모델링 시 중요한 부분이다. 메인 구조물은 대체로 판재 구조물로 제작되며, Bed Plate의 Main Bearing Support(이하 MBS라 칭함)와 Cylinder Frame 등 일부 부품은 주물로 제작된다. 본 연구에서는 해석 시간 단축을 위하여 주물 부분도 2D Shell 요소를 사용하여 모델링을 진행하였다.

2.1.1 Bed Plate

Bed Plate는 엔진을 지탱하는 메인 구조물 중 제일 하부에 있는 부품으로 연소하중이 가장 크게 작용하는 부품이다. 주요 부품으로 MBS와 Side Plate, Oil Pan 등이 있으며, MBS는 주물과 후판 용접 구조물로 구성되어 있다. Figure 1은 Bed Plate 3D Model을 나타낸다.

Figure 1:

3D Model of bed plate

본 연구에서는 해석 시간 단축을 위하여 2D 등가 모델링 방법을 사용하였으며, 설계 변경에 대응할 수 있도록 부위 별 두께 값을 적용하였다. 단, 두께 변동 구간의 경우 평균 두께를 적용하였다.

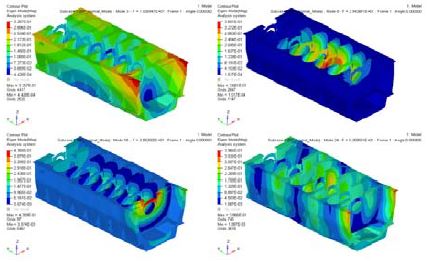

주물 부품 모델에 대한 2D 모델링 방식의 검증을 위하여 MBS 3D FE Model과 1~4차 고유 진동수를 비교하였다. 대체로 +/-3% 이내의 오차를 보임에 따라 2D 모델링의 타당성을 확인하였다. Figure 2는 Bed Plate Assembly 모델의 모드 해석 결과를 나타낸 것이다.

Figure 2:

Mode shape of bed plate assembly

2.1.2 Frame Box

연소부품과 연결되며, 외부에는 Gallery 및 Exhaust & Scavenge Air Receiver 등과 연결되고, 내부에는 구동품 중 하나인 Guide Shoe와 접촉되어 횡방향 하중을 지지해주는 구조물이다. 주요 부재는 판재로 구성되어 있으며, 용접으로 연결됨에 따라 불필요한 Hole 및 용접 사상부 등에 대해 삭제 후 2D Modeling을 진행하였다. Figure 3은 Frame Box의 FE Model을 나타낸 것이다.

Figure 3:

FE model of frame box

2.1.3 Cylinder Frame

Cylinder Frame은 연소 부품을 지지하는 주요 구조물로 주물 방식으로 제작된다. 이에 따라 다른 부품에 비해 복잡한 형상을 갖고 있으며, 3D 모델링 시 충분한 강성을 표현하기 위해서는 상당히 많은 노드와 Element가 필요하다. 따라서 본 연구에서는 다음과 같은 기준으로 등가 모델을 진행하였다.

- Cylinder Frame의 기본 형상은 육면체로 가정
- 중립면은 가장 면적이 넓은 부위의 중립면을 기준으로 삼으며, 높이가 달라도 육면체의 같은 방향에 위치한 경우 동일 중립면을 사용함. 단, 높이차가 큰 경우 Shell의 물성치에서 높이를 지정하여 보정
- 두께 변화가 크고 형상이 복잡한 부위는 단순화하며, 단순화 부위의 두께는 평균값을 적용

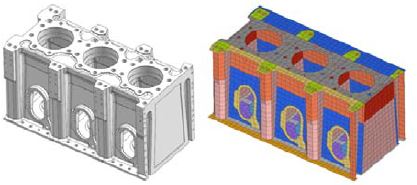

해당 부품을 3D Model로 구성하는 경우 Node 개수는 약 5만개가 소요되나, 위 기준에 따른 등가 모델링 방법을 통해 7천개 수준으로 줄일 수 있었다. Figure 4는 Cylinder Frame을 나타낸 것이다.

Figure 4:

3D CAD model & 2D FE model of cylinder frame

2.2 구동부

엔진 운전 시 하중을 전달하는 구동부는 Piston & Piston Rod, Guide Shoe, Connecting Rod 및 Crankshaft로 이뤄져 있다. 엔진의 구동부 역할은 연소실에서 폭발 시 발생하는 힘을 Crankshaft로 전달해주며, 직선운동을 회전운동으로 바꿔준다. 특히 직선 운동을 회전으로 바꿔주는 과정에서 Lateral 방향으로 하중이 발생하며, 이 하중에 의해 저속엔진의 주요 횡방향 진동 모드가 나타난다. 일반적으로 엔진 진동 해석 시 구동부의 Mass는 등가 질량으로 치환하여 메인 구조물 등에 반영 후 Frequency Response Analysis 방법으로 분석을 수행한다. 본 연구에서도 구동부는 등가 질량으로 단순화하여 1D & 0D Mass로 표현하였다. Crankshaft는 동적거동해석 S/W(AVL Excite PU)에서 생성된 모델을 기반으로 생성하였으며, Figure 5는 Crankshaft 1D 모델을 나타낸 것이다.

Figure 5:

1D FE model of crankshaft

2.3 연소부품

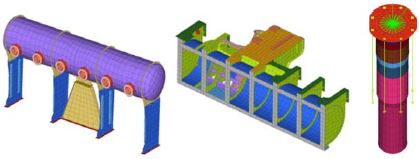

연소 및 성능 관련 부품으로는 Cylinder Liner, Cylinder Cover, Exhaust Valve Housing, Exhaust Gas Receiver, Scavenge Air Receiver, Turbo Charger 등이 있다. 대부분 상당한 중량을 차지하는 부품으로 엔진 진동 성능 평가를 위해서는 자체 강성뿐만 아니라 Compensator와 Stud 등 연결부에 대한 강성 고려가 반드시 필요하다. 앞서 수행한 메인 구조물과 동일한 방식으로 2D Shell과 1D Bar, 0D Mass 등으로 단순화하여 모델링을 수행하였다. Compensator의 강성은 단품 구조해석을 통해 도출한 각 방향 강성값을 1D Bush Element를 사용하여 모델에 반영하였다. Figure 6은 주요 연소 부품에 대한 FE Model을 나타낸 것이다.

Figure 6:

2D FE model of combustion components

2.4 기타부품

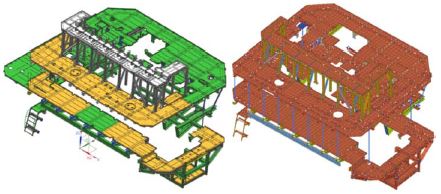

저속엔진을 구성하는 중량 부품 중 추가로 모델링이 필요한 부품으로는 작업자들의 이동 통로 및 엔진 유지/보수 작업 공간 역할을 하는 Gallery, 연료 분사 압력을 조절하는 HCU, 엔진 유압 계통에 압력을 공급하는 HPS 및 각종 Pipe 등이 있다. 특히 Gallery는 Cylinder Frame, Frame Box, Scavenge Air Receiver, Air Cooler 등 주요 부품과 연결되며, 선박탑재 시 진동 저감 장치인 Top Bracing이 설치된다. 따라서, Gallery의 강성은 엔진의 구조물의 국부진동(Local Vibration)이나 선체진동해석을 위한 모델로 활용시 모델링이 필요하며, 본 연구에서는 해석모델의 향후 확장성을 고려하여 Gallery에 대한 FE Modeling을 진행하였다. Figure 7은 Gallery Model을 나타낸 것이다.

Figure 7:

3D CAD & 2D FE model of gallery

앞서 수행한 구조 부품 외에 엔진에 장착되는 각종 케이블 및 Pipe, 작동오일 및 냉각수 등의 중량은 일부 부품의 밀도 조정을 통해 반영하였다.

2.5 Assembly Modeling

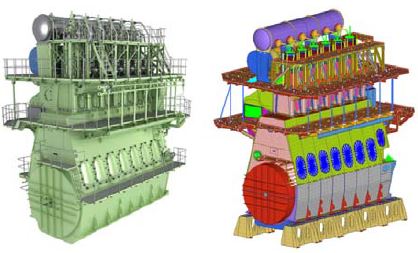

주요 부품에 대한 FE 모델을 이용하여 Shop 조립 조건을 고려한 Assembly Modeling을 진행하였다. 엔진 mounting부 강성은 엔진 진동에 큰 영향을 주는 항목으로 Shop 조건을 고려하여 Leveling Block을 모델에 반영하였다. Figure 8은 Full Assembly Modeling을 나타낸 것이다.

Figure 8:

Full assembly modeling

3.1 기구학 분석

하중 분석을 수행하기 위해서는 Figure 9에 나타낸 부품들의 기구학적 특성 분석이 선행되어야 한다.

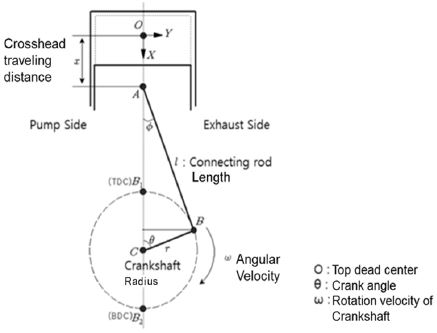

Figure 9:

Kinematic model of driving component

기구학 분석을 통하여 직선운동 부분의 거리, 속도, 가속도 성분을 구하면 다음 식 (1) ~ 식 (3)과 같다[8].

3.2 동역학 분석

주요 운동부의 반력을 구하기 위해서는 운동 및 힘에 대한 계산이 필요하다. 구동부의 운동을 2D 평면 운동으로 가정하면 지배방정식은 아래의 식 (4)와 같이 단순화 할 수 있다.

또한 회전 운동이 없고 병진운동만 가정하는 경우 식 (4)에서 모멘트 항목은 삭제가 가능하다. Cross Head의 반력을 구하기 위하여 다음과 같이 가정을 하였다.

- 피스톤과 실린더 라이너 사이의 마찰력은 무시함
- Crosshead만이 측벽과 접촉하며, 상하 직선운동을 지지함
- 모든 측력은 Crosshead Guide에 작용함

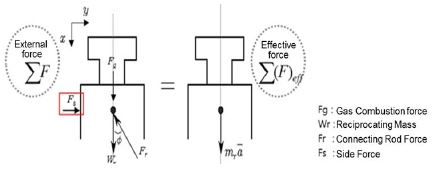

아래의 Figure 10은 위 가정에 따라 Crosshead의 반력을 구하기 위한 자유물체도를 나타낸 것이다.

Figure 10:

FBD of Crosshead for reaction force calculation

Cross Head에 작용하는 위의 자유물체도를 기준으로 방향 별 하중을 수식으로 정리하면 식 (5) ~ 식 (6)과 같다.

다음으로 Main Bearing이 받는 하중에 대한 계산이 필요하며, 이를 위하여 다음과 같은 가정을 하였다.

- 크랭크 축을 중심으로 회전운동을 함
- 각속도가 일정함

Figure 11은 Connecting Rod 축선력과 Main Bearing Load 도출을 위한 자유 물체도를 나타낸다.

Figure 11:

FBD for reaction force calculation of Connecting Rod and Main Bearing

우선 Connecting rod에 의한 축선력을 Crank throw의 접선력과 원심력으로 나누면 아래의 식 (7)과 같다.

각속도가 일정하므로 접선력은 0이며, 원심력에 대해 고려하여 Main Bearing 반력을 구하면 아래의 식 (8), 식 (9)와 같다.

3.3 동역학 분석

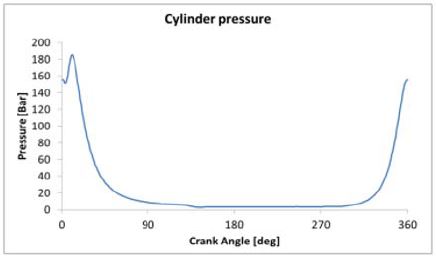

하중 분석에 있어 가장 중요한 외력은 연소실 폭발에 따른 압력 조건으로 엔진의 부하에 따라 연소실 압력은 변동이 일어난다. 본 연구에서는 시운전 시 계측한 연소실 압력 데이터를 활용하였다. Figure 12는 100% 부하에서의 연소압(Cylinder Pressure)을 나타낸 것으로 상사점은 0°, 하사점은 180°이며, 디젤엔진의 압축 착화 특성 상 최대 연소 압력은 상사점을 지난 후 발생하는 것으로 알 수 있다.

Figure 12:

P-θ Diagram at full load(100% Load)

3.4 하중분석 결과 검증

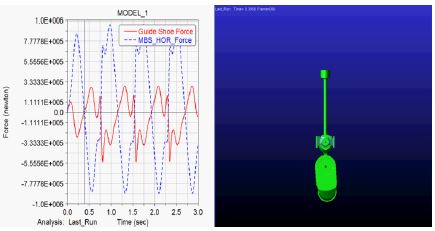

기구학 및 동역학 분석을 통해 구해진 수계산 하중의 검증을 위해 다물체 동역학 해석 프로그램인 ADAMS를 이용하여 반력 계산을 수행하였다. Figure 13은 단기통 모델에 대한 동역학 해석 모델을 나타낸 것이며, 좌측 그래프는 Guide Force와 Main Bearing에 작용하는 횡방향 하중 결과를 나타낸 것이다.

Figure 13:

Dynamic analysis using ADAMS

Figure 14는 Guide shoe의 횡력에 대한 동역학 해석 및 수계산 결과를 비교한 것으로 최대 2.1% 오차를 보이며, 수계산을 이용한 하중 분석이 잘 맞음을 확인하였다.

Figure 14:

Lateral force at guide Shoe

3.5 2nd Order Moment Compensator

엔진의 2차 모멘트의 고유 진동수와 선체의 Vertical mode가 근접하는 경우 Moment Compensator 적용을 통하여 진동을 저감하게 된다. 본 연구과제 대상 엔진의 경우 2nd Order Moment Compensator가 적용됨에 따라 Unbalance mass에 의한 가진력을 모델에 반영하였다.

4.1 Mode Analysis

진동해석에 앞서서 엔진 Assembly 모델의 고유 모드를 확인코자 모드 해석을 수행하였으며, 저속엔진 본체의 주요 진동 모드인 L / H / X - 모드 등을 확인하였다, Table 2는 모드 해석 결과를 정리한 것이며, Outfitting Part에서 발생하는 Minor한 진동모드는 제외하였다. 결과를 살펴보면 횡방향 진동에 지배적인 영향을 미치는 성분인 H-Mode는 11.6Hz이며, L-Mode는 12.5Hz이다. 그리고 20Hz 이상에서는 주로 Gallery 부품의 Local모드가 지배적으로 나타났다.

Table 2:

Mode analysis result

Figure 15 ~ Figure 16은 엔진 본체의 주 진동모드인 H-Mode와 L -Mode의 모드 형상을 나타낸 것이다.

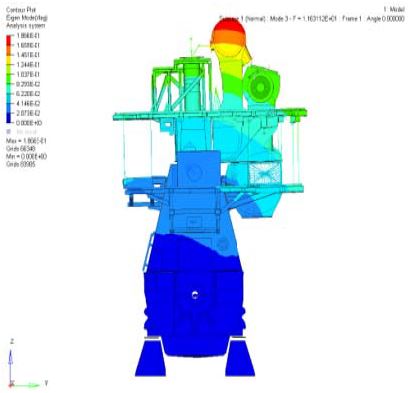

Figure 15:

H-Mode of engine body

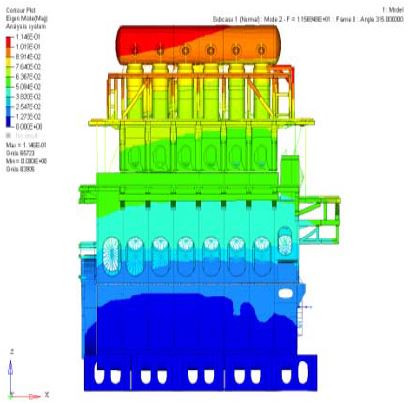

Figure 16:

L-Mode of engine body

4.2 Non-Linear Transient Analysis

시스템에 대한 진동 해석 방법은 Frequency Domain에서의 Response Analysis 방법과 Time Domain에서의 Transient 해석 방법으로 나눌 수 있다. 본 연구에서는 Time Domain에서 시스템의 진동을 평가하는 방식 중 하나인 Modal Transient Analysis 방법으로 접근하였다.

4.2.1 Guide Force 단순화

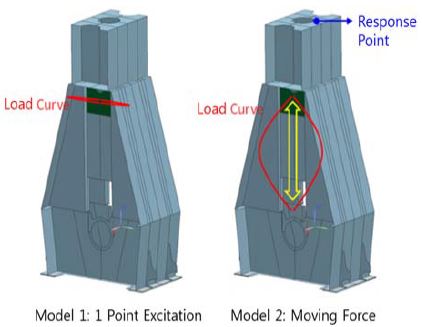

Modal Transient Analysis는 모드 중첩법을 사용하여 구조물의 응답을 구하는 해석 방법으로 대형 모델 해석에 적합한 방식이다. 단, Node 기반이 아닌 Modal 기법 적용에 따른 선형화로 비선형적 특성 반영에 어려움이 따른다. 이에 따라 Modal transient Analysis로 접근하기 위해서 Guide Shoe의 이동과 함께 작용하는 횡방향 하중 고려가 불가함에 따라 본 연구에서는 Guide Shoe가 일정한 위치에 고정된 형태로 진행하였으며, Figure 17의 단순 모델을 대상으로 방법론에 대한 검증을 실시하였다.

Figure 17:

Feasibility test model

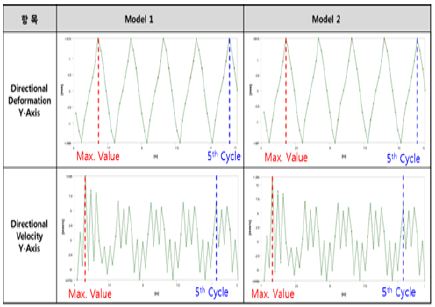

아래의 Figure 18은 일점(Single Point) 가진과 다점 가진(Moving Force)에 의한 응답을 나타낸 그래프이며, 오차는 +/1% 이내로 잘 일치하였다. 즉, 1점 하중 가진 방법의 타당성을 확인할 수 있다.

Figure 18:

Response Result by 1 point & Moving Force

4.2.2 진동 측정

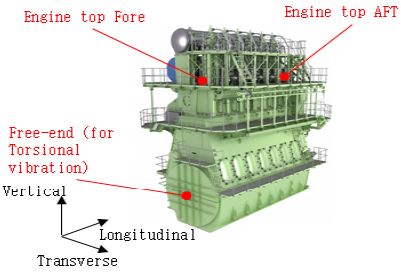

해석 결과의 검증을 위하여 MDT 6G60ME-C 엔진을 대상으로 Figure 19와 같이 엔진 Fore & Aft의 각 1개 위치에서 엔진 본체진동의 속도 성분을 측정하고 엔진의 Free-end에서 Encoder를 이용하여 크랭크샤프트의 비틀림 진동의 각속도를 각각 측정하였다[9]. Figure 20 ~ Figure 22은 주요 차수의 진동 측정 결과를 보여주고 있다.

Figure 19:

Measurement Points

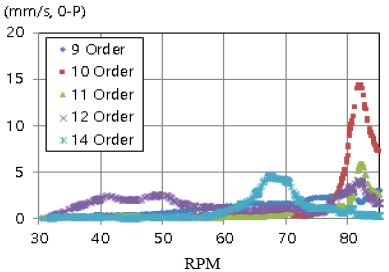

Figure 20:

Measured transverse velocity of engine top FORE

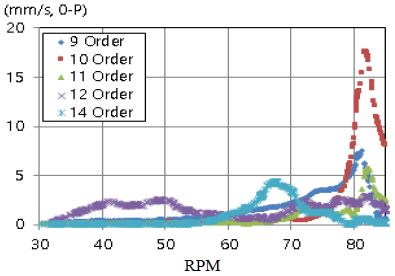

Figure 21:

Measured transverse velocity of engine top AFT

Figure 22:

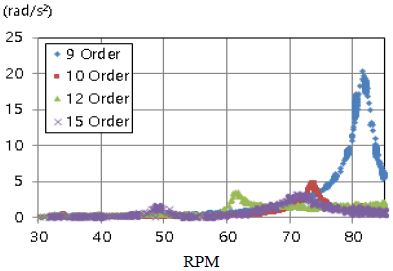

Measured torsional angular acceleration at crankshaft free-end

엔진 본체진동은 9, 10차 성분에서 높은 진동값이 측정되었으며, 비틀림 진동의 경우 9, 10, 12차가 주요진동 차수 성분으로 확인되었다. 진동 측정결과 엔진본체 1, 2차 모드의 고유진동수는 각각 810, 952 cpm으로 확인되었으며, 비틀림 진동의 1, 2절 고유진동수는 각각 738, 1065 cpm 으로 확인 되었다. Table 3, Table 4는 측정된 엔진본체 및 비틀림 고유진동수를 바탕으로서 엔진 본체 및 크랭크샤프트 비틀림 진동의 주요 공진회전수를 산출한 결과이다.

Table 3:

Estimated natural frequencies(RPM) for torsional vibration (based on measured results)

Table 4:

Estimated natural frequencies(RPM) for main engine body (based on measured results)

측정을 통해 산출한 공진회전수에 근거할 때 엔진본체에서 측정된 10차 진동은 엔진본체 고유진동수 성분임을 확인 할 수 있으나, 9차 진동의 경우 산출한 공진회전수는 90 rpm인데 반해 측정된 9차 진동의 공진회전수는 82rpm으로 상당한 차이가 있음을 알 수 있다.

엔진 본체 및 축계 비틀림 진동 측정 데이터를 통해 분석한 결과 측정된 엔진본체 9차 공진회전수(82.0rpm)와 비틀림 진동의 1절 9차 성분의 공진회전수(82 rpm)가 일치함을 확인 할 수 있었으며, 진동의 발생 경향 또한 유사한 것으로 확인되었다.

따라서, 엔진 본체에서 측정된 9차 진동은 축계 비틀림 1절 9차 진동에 의해 발생된 기진력(Guide Force)에 의한 엔진본체와 축계 비틀림 연성진동으로 추정 된다[10].

4.2.3 해석 및 결과분석

FEM 모델을 활용한 엔진본체 진동해석은 앞서 추정한 비틀림 진동에 의한 연성 효과 검증을 위해 비틀림 진동 계산 및 측정을 통해 확인된 주 기진력인 9차 성분의 공진회전수(82rpm)를 중심으로 +/- 5 rpm(즉, 77, 82, 87 rpm) 에서 각각 과도진동해석 (Transient Analysis)을 수행하였다.

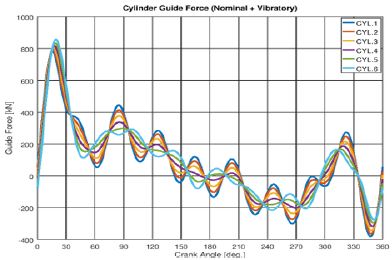

Figure 23은 과도진동해석에 사용된 각 실린더별 Guide Force를 나타낸 것으로 이는 실린더폭발압력, 구동품 Mass에 의한 관성력 성분에 비틀림 진동에 의해 발생하는 Guide Force 성분을 포함한 값이다[11].

Figure 23:

Guide force included gas force, oscillating mass and torsional vibration

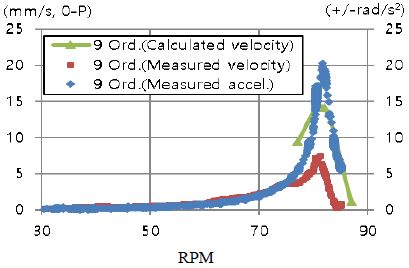

Figure 24는 비틀림 진동에 의한 가진력(Guide Force)을 고려한 과동진동 해석수행 결과와 측정된 본체 및 비틀림 진동을 나타낸 것이다. 해석결과 최대 공진점은 81.5 rpm 부근으로 확인되며, 이는 비틀림 및 엔진본체 진동의 공진점과 일치함을 확인 할 수 있다. 하지만, 측정된 본체진동의 진동값 대비 해석된 진동값은 약2배의 차이가 발생하였으며, 이는 엔진본체 Foundation의 댐핑 및 크랭크샤프트의 비틀림 진동에 의해 발생하는 엔진 기진력(Guide Force) 산정의 차이로 판단된다. 즉, 비틀림 진동에 의해 야기되는 엔진기진력 산출시 전달손실에 대한 고려가 필요하나, 전달손실에 대한 이론적 고려의 한계로 본 해석에서는 100% 하중을 기준으로 기진력(Guide Force)을 계산하였다. 추후 이에 대한 추가 연구가 필요할 것으로 판단된다.

Figure 24:

Comparison of calculated and measured results for 9th order
